メーター周辺イルミネーション変更

1)	いきなり完成写真(^^;) 　 　オーディオパネル・メーターパネル 　ステアリングスイッチのイルミネーションの 　変更方法は、リンク先の“ぶち”さんのサイト 　DEMIO-ZOOM-ZOOM　を参考にして、 　作業しました。 　 　この先は、自分が残した写真と解説です。

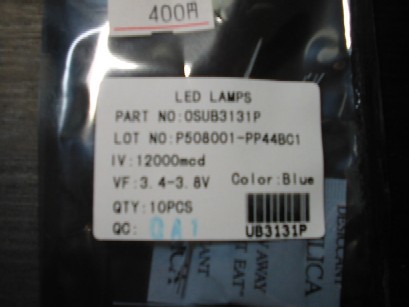

2)	まず、オーディオ・エアコンパネルのイルミネーション変更。 　 　使用したＬＥＤは3mmサイズ12000mcdの明るいヤツです。 　１０個入り４００円でした。 　 　このＬＥＤは、秋葉原の秋月電子通商にて購入 　ネットでも店舗でも購入できます。

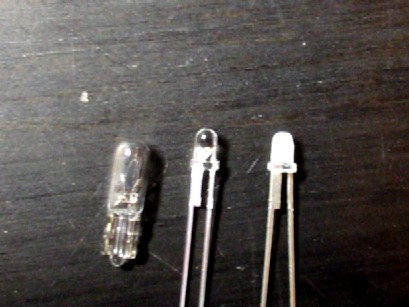

3)	まずはエアコンパネル。 　ここは小さいウエッジ球で照らしています。（写真左） 　 　まずはLEDの光を拡散させるように、ヤスリで削りました。 　真ん中が加工前、右が加工後。

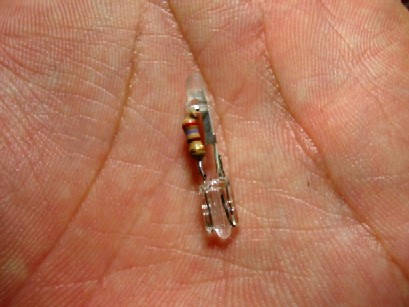

4)	ウェッジ球の差込に合う様にするため、 　純正の電球をぶった切ってしまいました(^^;) 　 　その上にLEDと抵抗を半田付けしました

5)	続いてはオーディオパネルです。 　 　LEDの横に抵抗を半田付けし、このようなものを作りました。 　後々、このやり方は苦労することになるとは思いませんでした。 　 　皆さんがやるときは抵抗ではなく、もっと小ぶりなCRD 　（定電流ダイオード）を使うことをお勧めします。 　 　※実はこの形だと抵抗が干渉して、パネル側の逃げ加工が必要

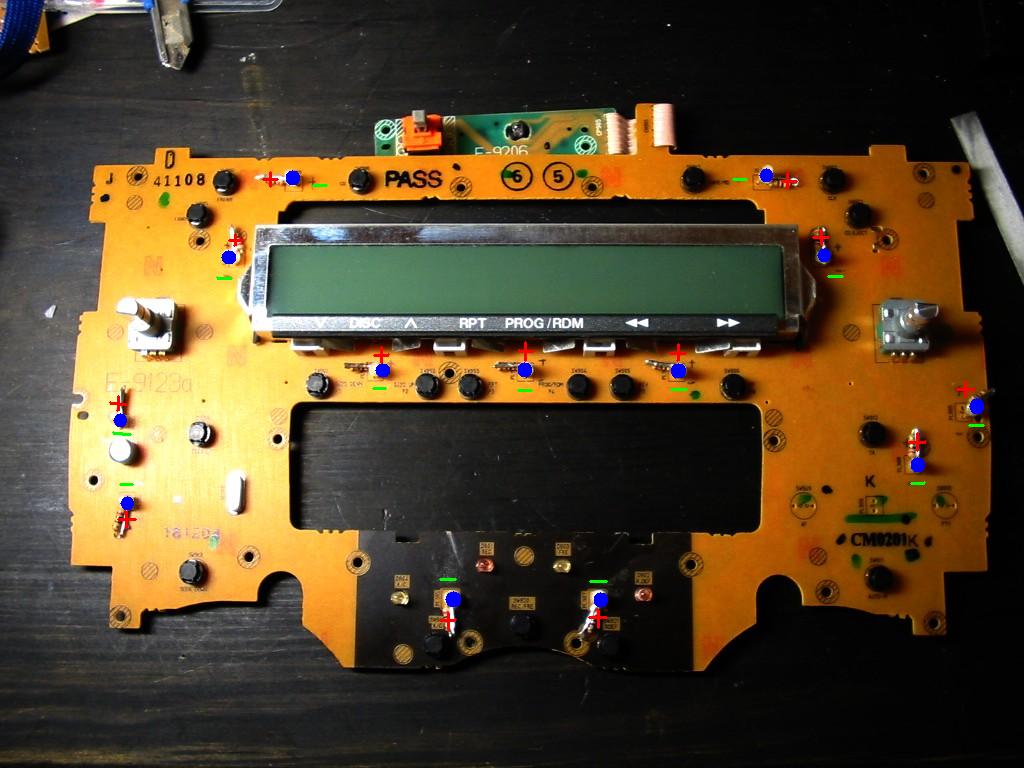

6)	こちらは半田付けをした基盤。 　 　ぶちさんのサイトを参考に極性(＋−)をあてはめたのですが、 　最初のマイナーチェンジ後で基盤がかわっているのか？ 　２ヶ所ほど極性がちがいました。 　 　僕のデミオは中期型!?(テールが変わった後の顔変わり前)です。 　僕の場合の極性を参考にされる場合は、左の画像に記入して 　あるので、保存してお持ちください。

7)	次はステアリングスイッチ部分。 　 　ステアリングから外すのにステアリングごと 　外すとは思いませんでした。

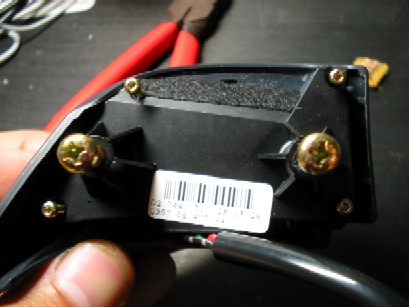

8)	スイッチの裏面。 　 　四隅の小ねじは、へクスローブねじ(6角形の星型)で 　とまっているので、専用のドライバーでなくては 　外せません。 　僕は、このスイッチ本体をホームセンターに持ち込み 　商品のドライバーを使いサイズを合わせる振りをして、 　ちゃっかり緩めてきちゃいました(^^;) 　（だって買うと７００円もするんですよ） 　参考までにサイズは「Ｔ６」サイズです。

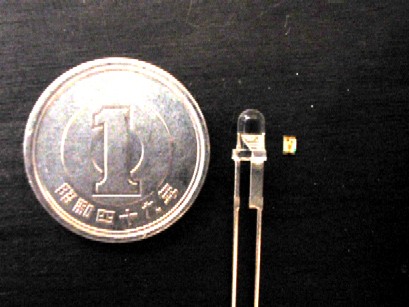

9)	ここで使うＬＥＤは今までで一番小さいもの。 　 　あまりに小さいので比較写真を撮っちゃいました。(^^) 　 　真ん中が３mmLED 　右が今回使うチップ型LED　2.0mm×1.6mm 　 　こちらも秋月電子通商にて購入しました。 　１０個２５０円

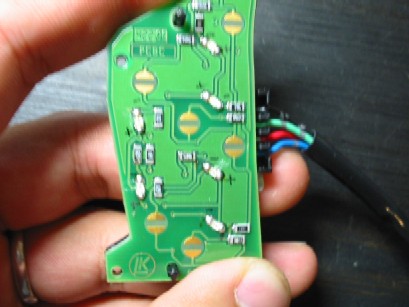

10)	こちらが基盤に半田付けしたあと。 　 　半田付けするLEDを手で押さえるのは不可能なので、 　先に接着剤などで固定してから半田付けすると 　やりやすいですよ。

11)	最後にメーターパネル。 　 　真ん中に見えるのが純正のチップ型LED 　それに比べて今回のLEDは小さいこと・・・。 　 　コツはステアリングスイッチと一緒です。
