ホットイナズマ(偽)の作成

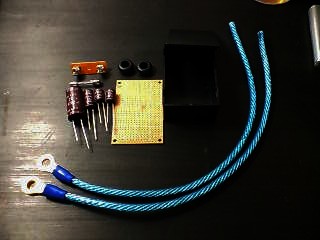

1)	今回購入した食材(?)はこちら 　 　アーシング用ケーブル・丸型端子以外は通販で購入。 　 　日本ケミコン製、電解コンデンサー25V・105℃の 　470μF×2　1000μF　4700μF　計4つ 　基盤・ヒューズ30A・ヒューズホルダー・ケース・ゴムブッシュ 　 　 　全部で1500円くらいです。

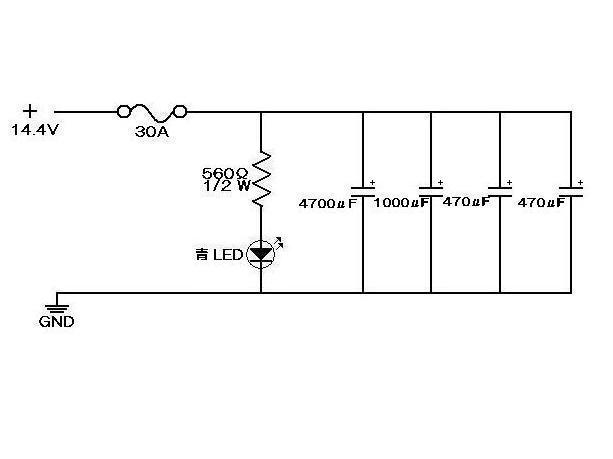

2)	リンクさせて頂いております、かつじさんのサイト 　Together with demio　や、ぶちさんのサイト 　DEMIO-ZOOM-ZOOM　を参考にして、 　自分なりに回路を組み立ててみました。 　 　動作確認用にLEDを付け、ヒューズが飛んだら消えるように 　低回転域強化の為に、470μFは2個にしてみました。 　 　抵抗は青LEDで計算。赤･緑･橙なら620Ωあたりがよさそうです。 　抵抗の電圧負担による発熱が心配…1/2W抵抗を使用しました。

回　路　図　拡　大

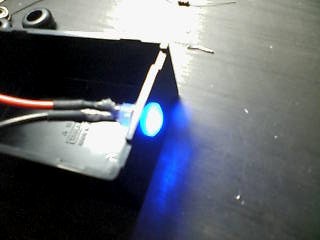

3)	動作確認用の青LED。 　テーマカラーの青。かっこいい(^^)

4)	基盤にコンデンサー類を付けているところ。 　 　電子部品は振動に弱いらしいので、ぶれない様に 　電解コンデンサー本体など、ホットボンドで固定しました。

5)	ケースに収めたところ。シンプルです。 　 　思ったこと、あの太さの電解コンデンサーの足の太さ、個数 　・・・考えてみれば、こんな太さのケーブルって 　必要ないんじゃ・・・、と感じました。 　だって、すごく基盤に半田付けしにくい(- -;)

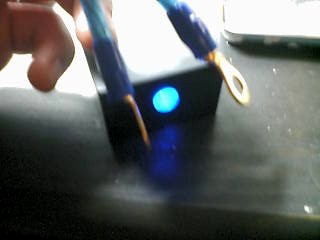

6)	完成したので、通電確認！ 　 　やはり蓄電しているので、端子を外しても 　しばらくLEDは消えません。

7)	車に取付けた後のインプレッションですが、 　少し出出しがスムーズになった気がしました。 　 　0-約400ｍ(爆笑)　のタイムを数回計ったところ、 　平均0.3〜0.5秒くらい早くなったみたいです。 　 　ｽﾀｰﾄ3500回転、5500回転シフト、エアコンオフで計測。
