主なパーツの紹介
●発光ダイオード・LED
(Light-Emitting Diode)
電流が流れると光るダイオードの事。
LEDは一般的な電球と違いほぼ発熱せず、視認性
も高く、しかも長寿命なので、近年、車や信号機、
クリスマスのイルミネーションなど、様々なところ
で活用されるようになりました。
一昔前は無かった青色LEDが開発され、現在発売
されている色は、赤・黄・緑・オレンジ・青・白・
紫・ピンク・電球色・フルカラーなど様々。
使用するにおいて一般的な電球と違い極性があるの
で、+・−を間違えると点灯しません。またダイオ
ードですが、整流用ダイオードなどと違い、一定方
向にしか電流を流さないという性質は無い為、注意
が必要です。
●ダイオード
(Diode)
一般的な整流用ダイオードで説明しますと、一方向
にしか電流を流さないという性質があります。
電流の逆流を防ぐのに便利です。+・−の極性があ
ります。

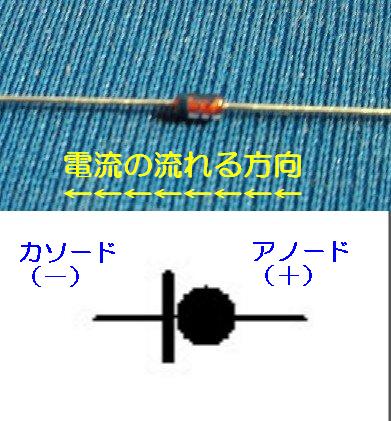

●定電流ダイオード・CRD
(Current Regulated Diode)
その名の通り、一定の電流を流せるダイオードです。
電源電圧の変動に左右されず一定の電流を流せるの
で、LEDの点灯回路を製作する際、面倒な抵抗値
計算が要らず便利です。+・−の極性があります。
また、ダイオードという名前がついていますが、逆
方向の電流は制限しないので、使用するときには注
意が必要です。

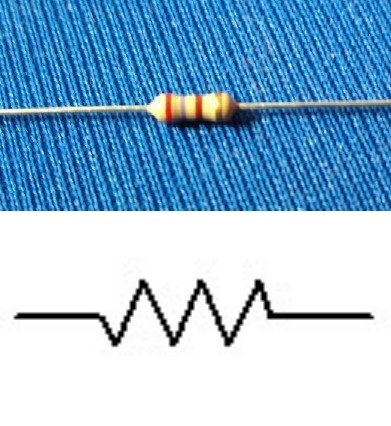

●抵抗
(Resistance)
電流を制限することのできるパーツです。一般的に
使われるのはカーボン抵抗ですが、用途に合わせて、
金属皮膜抵抗・セメント抵抗・チップ抵抗など、様
々な材質・形状のものがあります。電流を制限する
には電源電圧により電流量が変動するので、選定に
は電源電圧や流したい電流量、消費電力などを計算
する必要があります。
