直列回路と並列回路


　　　　直列回路と並列回路はどういう特徴
　　　　があるのかを見てみましょう。

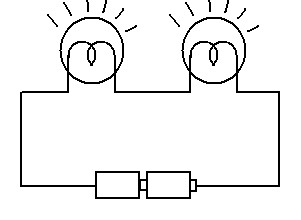

　　●直列回路とは？
　　　　　電流の通り道が１本道の回路のこと。
　　　　　　

　　●並列回路とは？
　　　　　電流の通り道が枝分かれしている回路のこと。
　　　　　　



　　　　それでは、直列回路と並列回路において
　　　　電圧・電流・抵抗がどの様に変わってくるか
　　　　見てみましょう。


　　●電圧は？

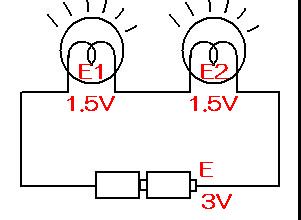

直列の場合・・・ 　Ｅ＝Ｅ１＋Ｅ２ 　電圧を分け合います。

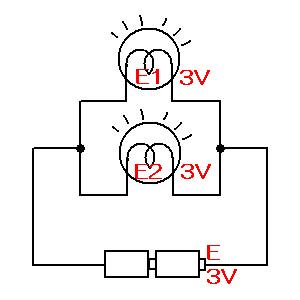

並列の場合・・・ 　Ｅ＝Ｅ１＝Ｅ２ 　どこでも同じ電圧です。

　　●電流は？

直列の場合・・・ 　Ｉ＝Ｉ１＝Ｉ２ 　どこでも同じ電流が 　流れます。

並列の場合・・・ 　Ｉ＝Ｉ１＋Ｉ２ 　電流を分け合います。

　　●抵抗は？

直列の場合・・・ 　Ｒ＝Ｒ１＋Ｒ２ 　それぞれの抵抗の和が 　合成抵抗値になります。

並列の場合・・・ 　 　この計算の値が、合成 　抵抗値になります。 メニューへ戻る
